一、產品概述
UDZ型電接點雙色水位計，主要用于各種汽包水位、高、低加熱器、除氧器、蒸發器以及連排水箱等水、液位測量，與同類產品相比較具有操作簡便、使用壽命長、保險系數高等特點。但不適宜于易爆、易燃和腐蝕性液體的液位測量和控制.本水位計主要由測量筒體、陶瓷電極、汽、水發蘭、二次儀表等組成。
二、工作原理
本儀表利用爐水和蒸汽的導電率差異的特性進行測量，由于液位的變化使部分電極浸入水中，部分電極置于蒸汽中，浸入爐水中的電極對筒體阻抗減小，而置于蒸汽中的電極對筒體的阻抗增大。利用這一特性，可將非電量的水位轉化為電量，送給智能二次儀表，從而實現水位的顯示、報警、保護、連鎖之功能。運用單片機控制，通過硬件看門狗的使用可在單片機程序跑飛時自動復位，保證了儀表工作狀態更加安全、可靠。同時采用熱工習慣標志的汽紅、水綠的雙色合成光柱，真實、直觀地顯示汽、水液位。
三、 技術特點
1.采用紅、綠雙色合成光柱顯示水位，紅色數碼管顯示水位坐標值，解決了操作人員監視運行狀態時眼部易疲勞的狀況，具有直觀、清晰的視覺效果。
2.具有內報警（聲光提示）外報警（繼電器輸出）、消音、自檢、篩選功能。與老式二次儀表相比較具有操作更加簡便、直觀，可一次多點設定報警數值。
3.
利用CMOS高輸入阻抗的特點，信號輸入回路僅有弱小的電流通過電極，可將電極的化學腐蝕減少到**低限度，因此，本二次儀表能夠更加明顯的延長電極的使用壽命。
4.通過模糊控制，根據不同水質自動調節電極的電、水阻閥值 ，以適應不同的應用需求。
四、技術指標
| 工作壓力 | 2.5Mpa≤PN≤32Mpa |
| 筒體規格 | Φ89×12；Φ108×15 |
| 連通管規格 | Φ38×5 |
| 排污管規格 | Φ28×4 20G |
| 電極安裝形式 分壓入、旋入式兩種二次儀表技術參數 | |
| 環境溫度 | -10℃～+45℃ |
| 相對濕度 | 80% 無凝結 |
| 電 源 | 220VAC±10%, 50Hz |
| 電流 | ＜1A |
| 功 耗 | ＜10VA |
| 安裝方式 | 豎式盤裝 |
| 外形尺寸 | 280*80*160（mm) (長*寬*高） |
| 儀表盤開口尺寸 | 152*76（mm) |

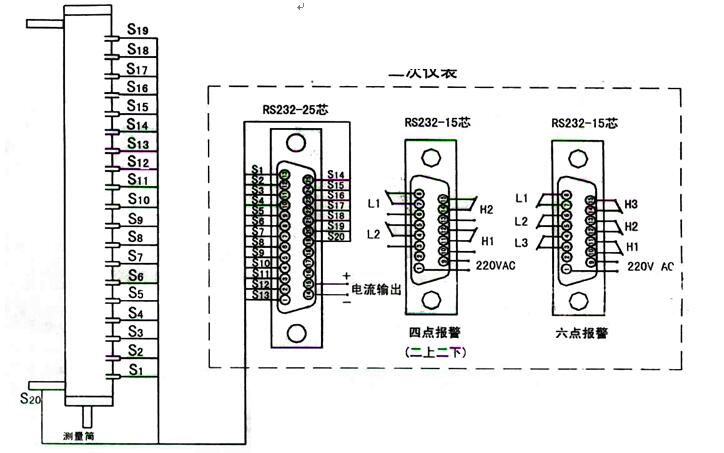

儀表連接示意圖
